Test af Real Time Clock RTC Module

Kredsløbsopstilling:









































Time Clock RTC Module forbindes til Arduino UNO:

  • VCC til 5V
  • GND til GND
  • SDA til A4
  • SCL til A5

Program:

clock

Inden upload af programmet skal de aktuelle tal for tid og dato sættes ind:

void setup(){
  Wire.begin();
  Serial.begin(9600);
  // change the following to set your initial time
  second = 0;
  minute = 0;
  hour = 16;
  dayOfWeek = 4;
  dayOfMonth = 13;
  month = 8;
  year = 21;
  setPCF8563();

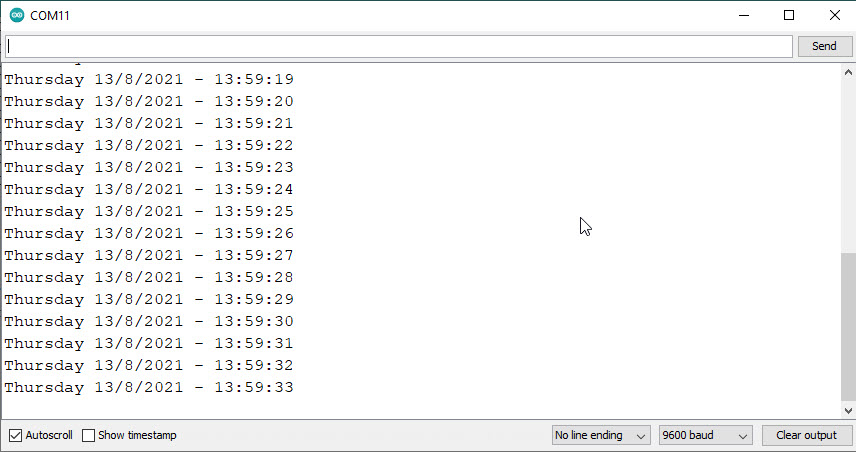

Eksempel fra Seriel Overvågning:
