Blink program på D1 eller D1 mini board

Test af D1 board

Materialer:

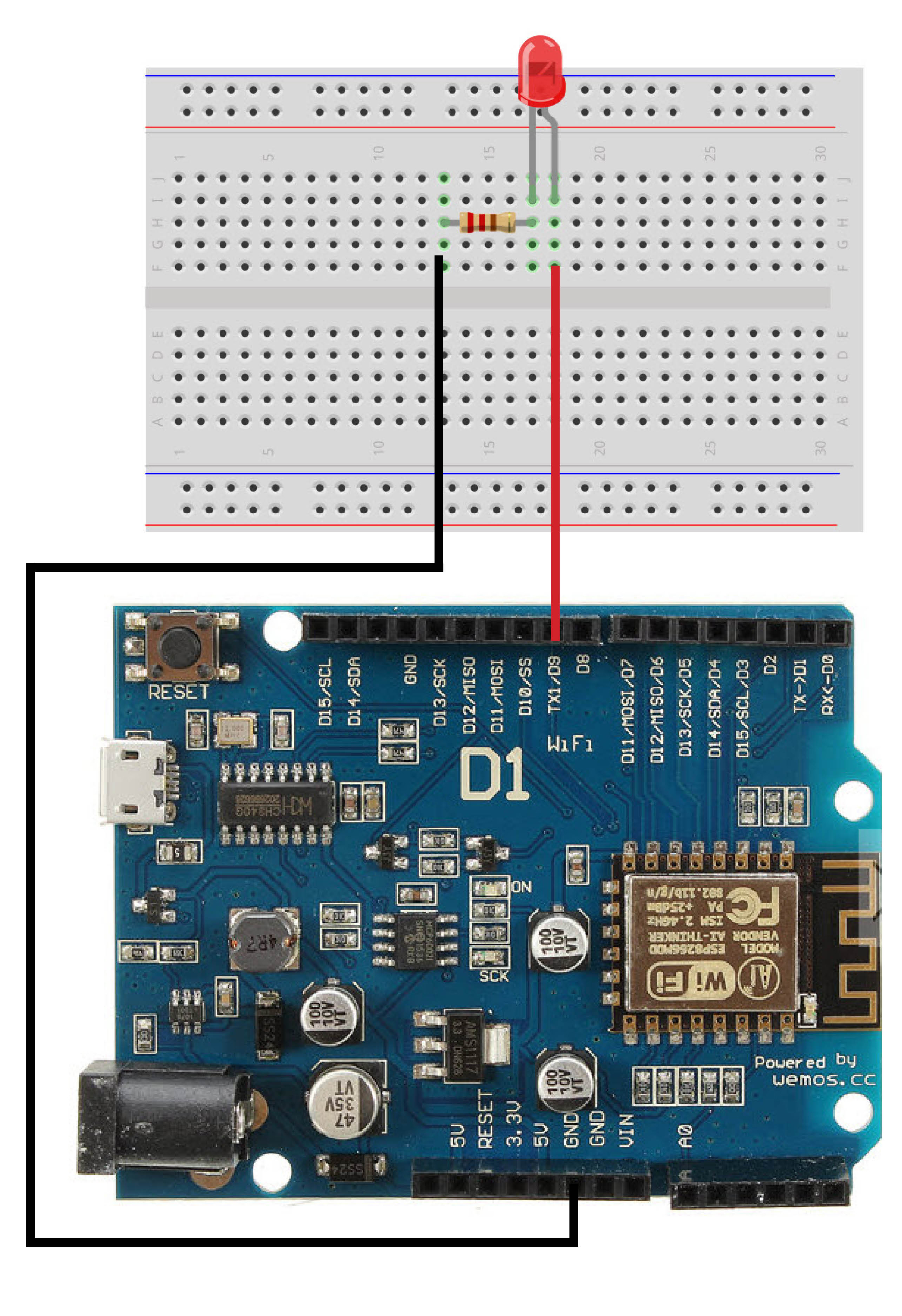

Komponentplacering på breadboard

  • Lysdiodens lange ben forbindes til pin TX1/D9 på D1 board.
  • Lysdiodens korte ben forbindes i serie med en resistor til
    GND på D1 board.

Indstillinger

  • Værktøjer > Board >Wemos D1 R2 & mini
  • Værktøjer > Upload Speed > 115200
  • Værktøjer > Port > Vælg en ledig port

 Programmet til D1 board

Fil > Eksempler > ESP8266 > Blink

Upload herefter programmet til D1 boardet.

Nu skulle du gerne se, at den røde lysdiode blinker.
Læg mærke til, at den blå lysdiode på D1 boardet også blinker,
men ikke i takt med den røde lysdiode.

Test af D1 mini board

Materialer:

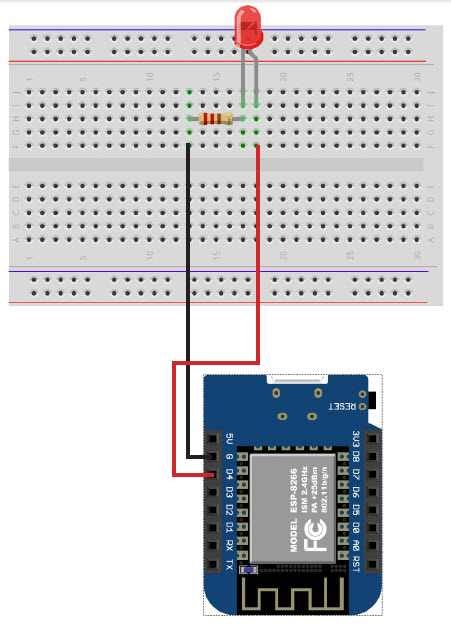

Komponentplacering på breadboard

  • Lysdiodens lange ben forbindes til pin D4 på D1 mini board.
  • Lysdiodens korte ben forbindes i serie med en resistor til
    GND på D1 mini board.

Indstillinger

  • Værktøjer > Board >Wemos D1 R2 & mini
  • Værktøjer > Upload Speed > 115200
  • Værktøjer > Port > Vælg en ledig port
  •

 Programmet til D1 mini board

Fil > Eksempler > ESP8266 > Blink

Upload herefter programmet til D1 mini boardet.

Nu skulle du gerne se, at den røde lysdiode blinker.
Læg mærke til, at den blå lysdiode på D1 mini boardet også blinker,
men ikke i takt med den røde lysdiode.
