Stepmotor 28BYJ-48 inkl. Driver Board ULN2003 med Micro:bit

Stepmotor 28BYJ-48 inkl. Driver Board ULN2003 med Micro:bit

Materialer:

• Et Micro:bit V1 startsæt
• M:bit-Breakout Mini til Micro:bit (Unsoldered)
• Stepmotor 28BYJ-48 inkl. Driver Board ULN2003
• Batteriboks til 4 AA batterier med on/off
• F/F ledninger til at forbinde Breakout Mini boardet med Driver Board ULN

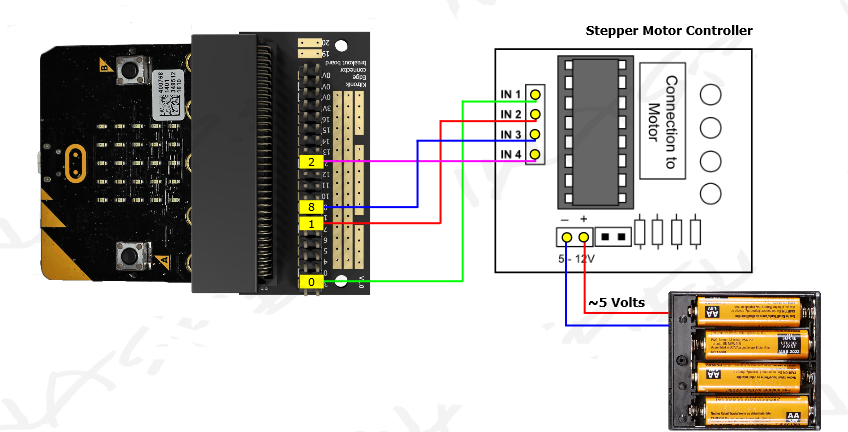

Kredsløbsopstilling:

























Forbindelser mellem Breakout Mini board og Driver Board ULN2003:

• P0 til IN1
• P1 til IN2
• P8 til IN3
• P2 til IN4

Batteriboksen tilsluttes som vist på tegningen.





















Programmering:

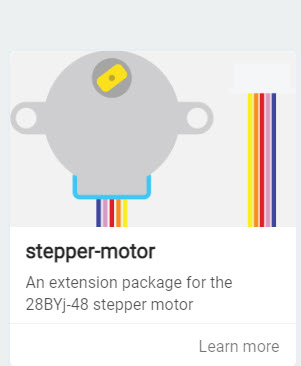

Skriv stepper motor under extensions og klik på billedet af stepper-motor for at flere blokke  at arbejde med.

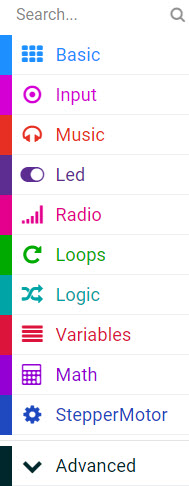

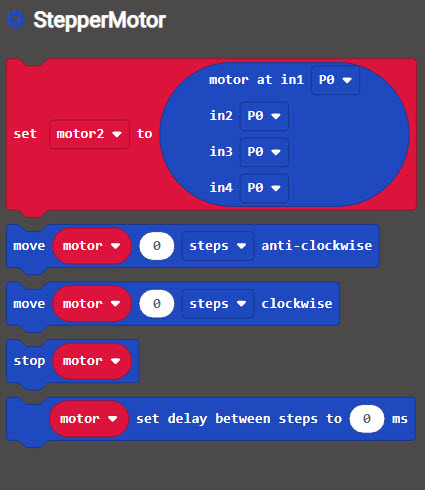

Klik på StepperMotor for at se de nye blokke til programmeringen af en stepper motor.

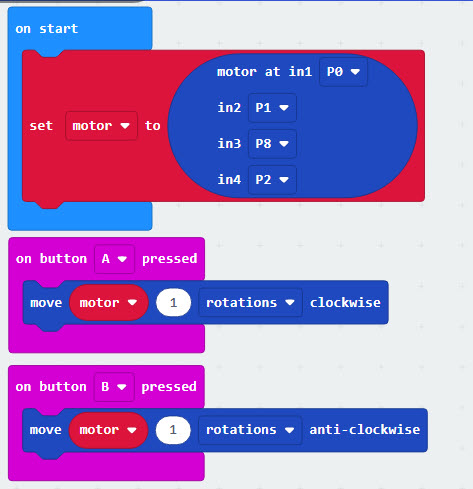

Her er det eksempel, som er vist i det efterfølgende videoklip. Når der trykkes på knappen A drejer stepper motoren en omgang med uret. Når der trykkes på knappen B drejer stepper motoren en omgang mod uret.





































Videoklip:
